Nicht immer geht es bei uns um Brücken und Gebäude, die Tragwerksplanung führt uns gelegentlich in ganz andere Gefilde.

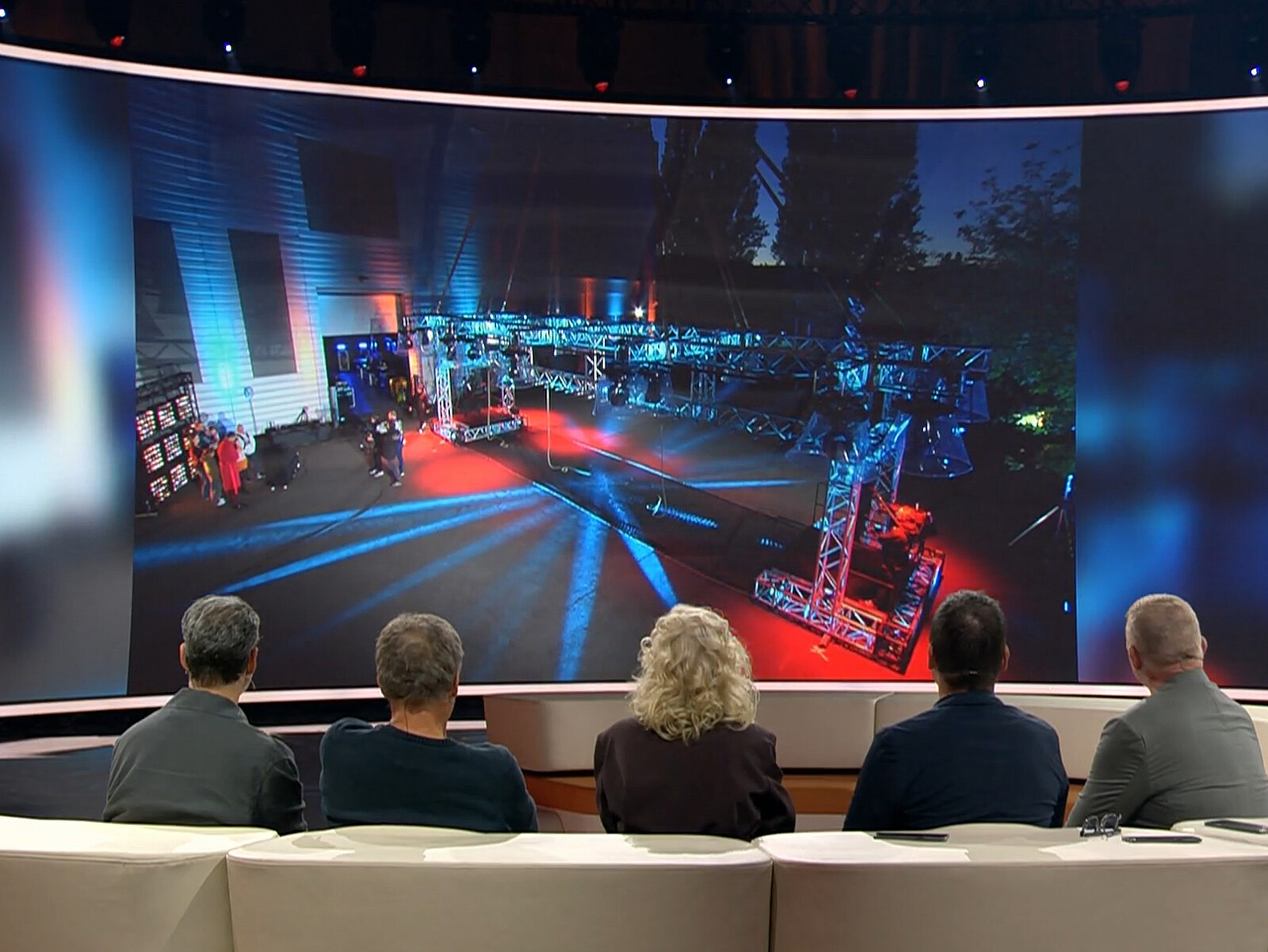

Für die TV-Produktion „Klein gegen Groß“ in Berlin-Adlershof haben wir zum Beispiel eine temporäre Traversenkonstruktion für ein Hangel-Duell zwischen zwei Personen geplant und berechnet. Die Konstruktion überspannt rund 14 Meter und wird beidseitig durch Podeste als Start- und Endpunkte ergänzt. Die gesamte Anlage wird über einen Mobilkran angehoben, sodass sich die Hangelstrecke in etwa 15 Metern Höhe über Gelände befindet.

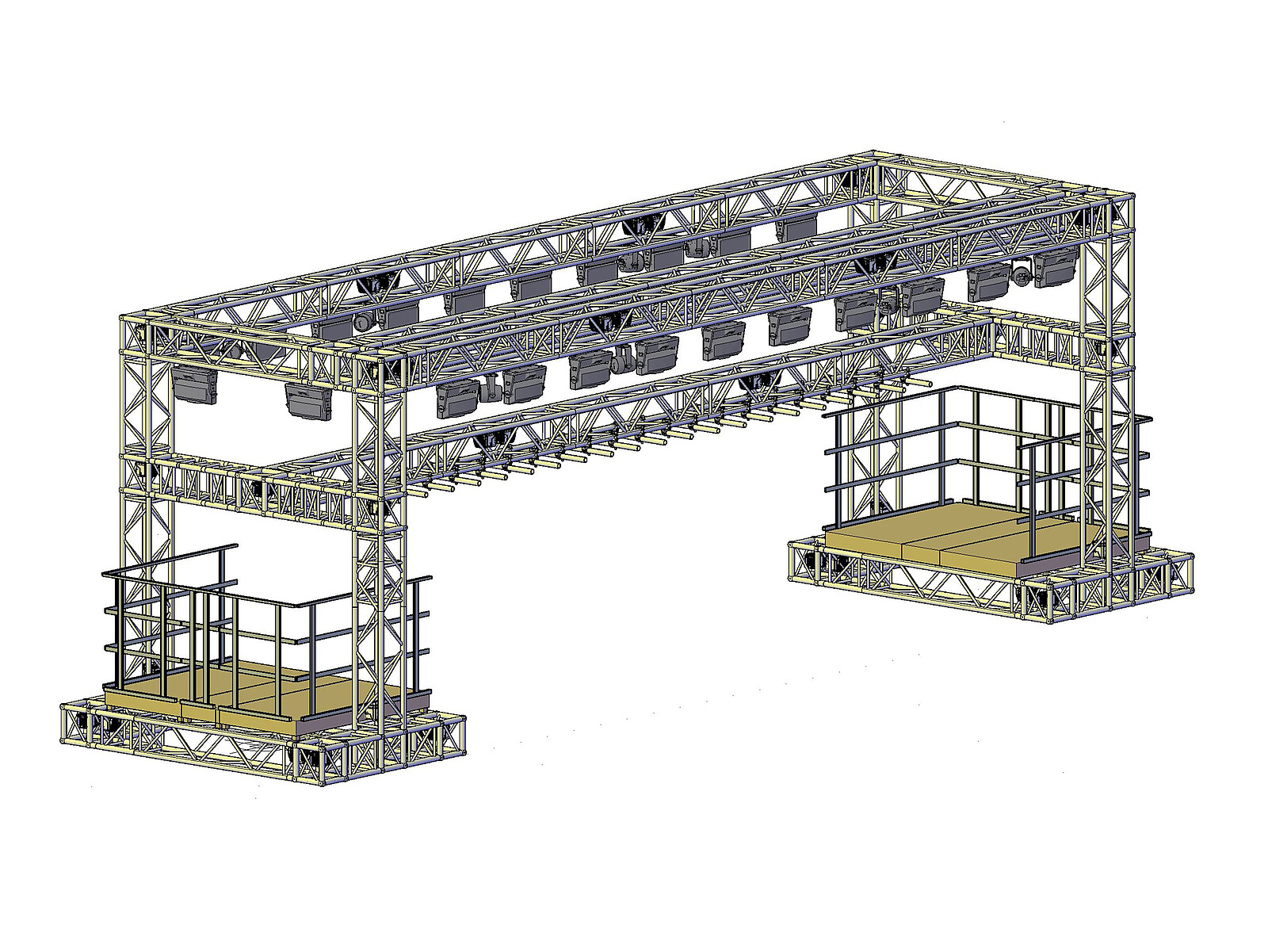

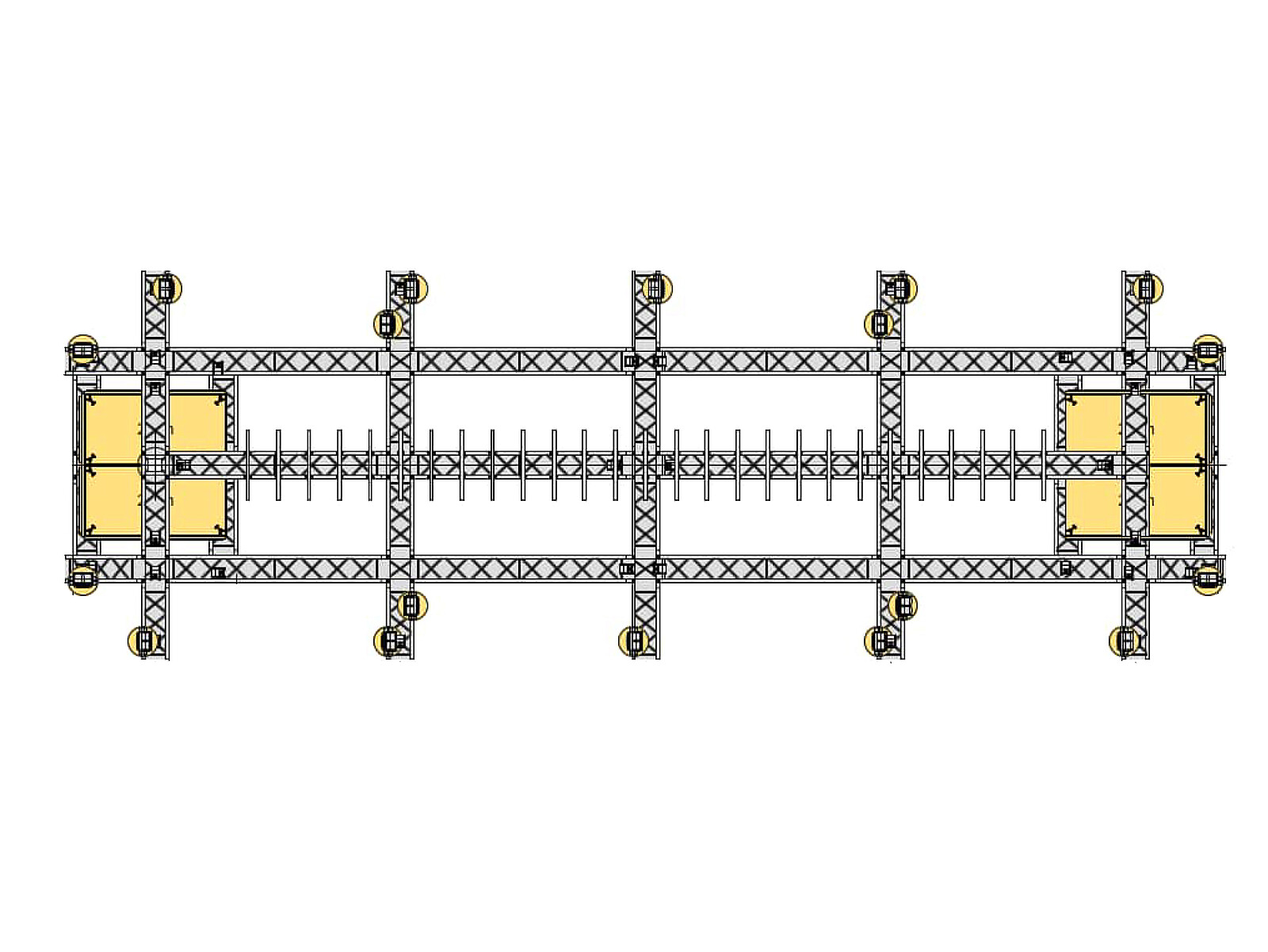

Das Tragwerk besteht aus modularen Aluminium-Traversen, die zu einem durchlaufenden System verbunden werden. Die Aufhängung erfolgt über Stahlseile an insgesamt acht Punkten, die über Ausgleichsrollen zusammengeführt und an der Hakenflasche des Krans befestigt werden.

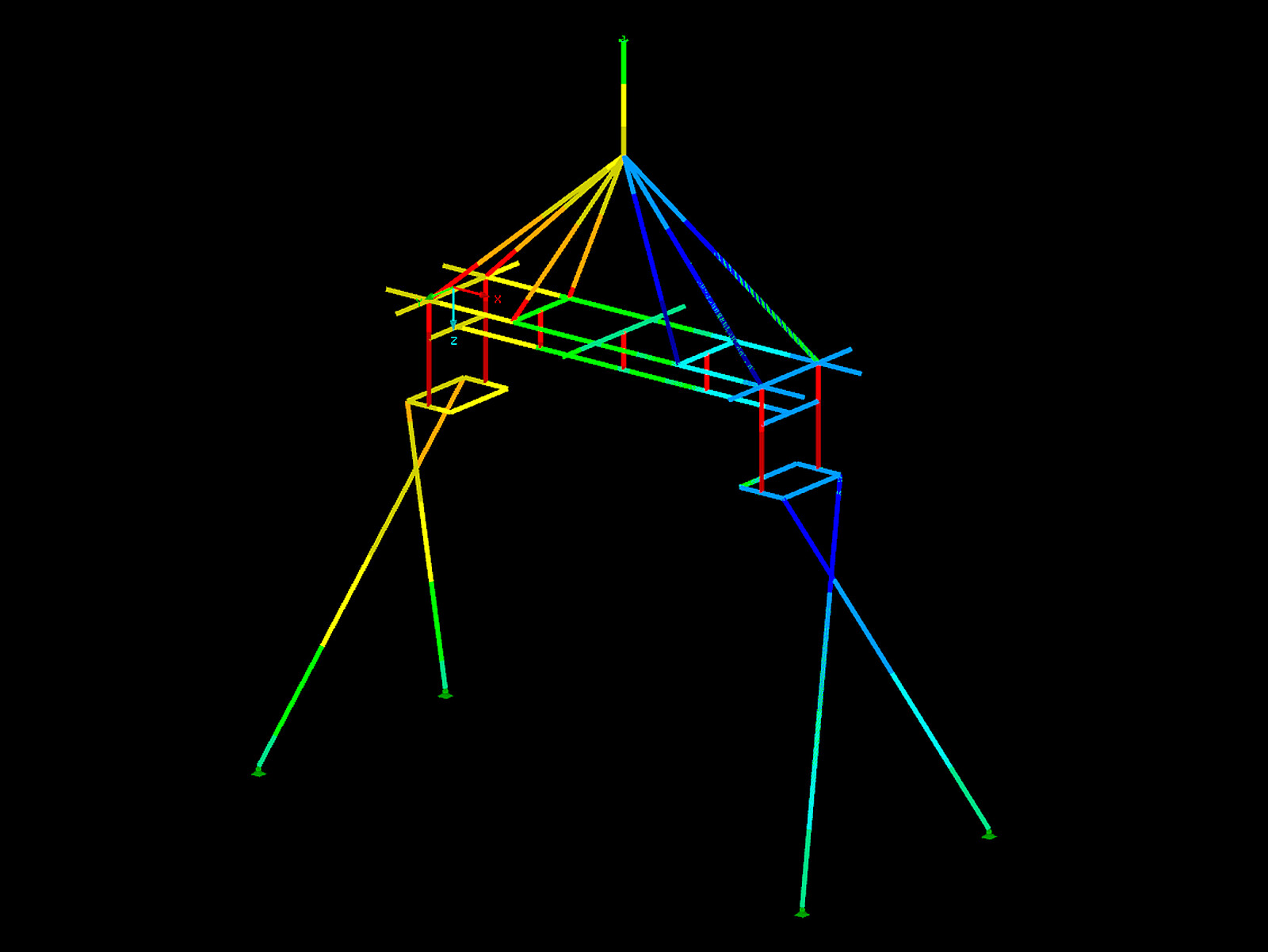

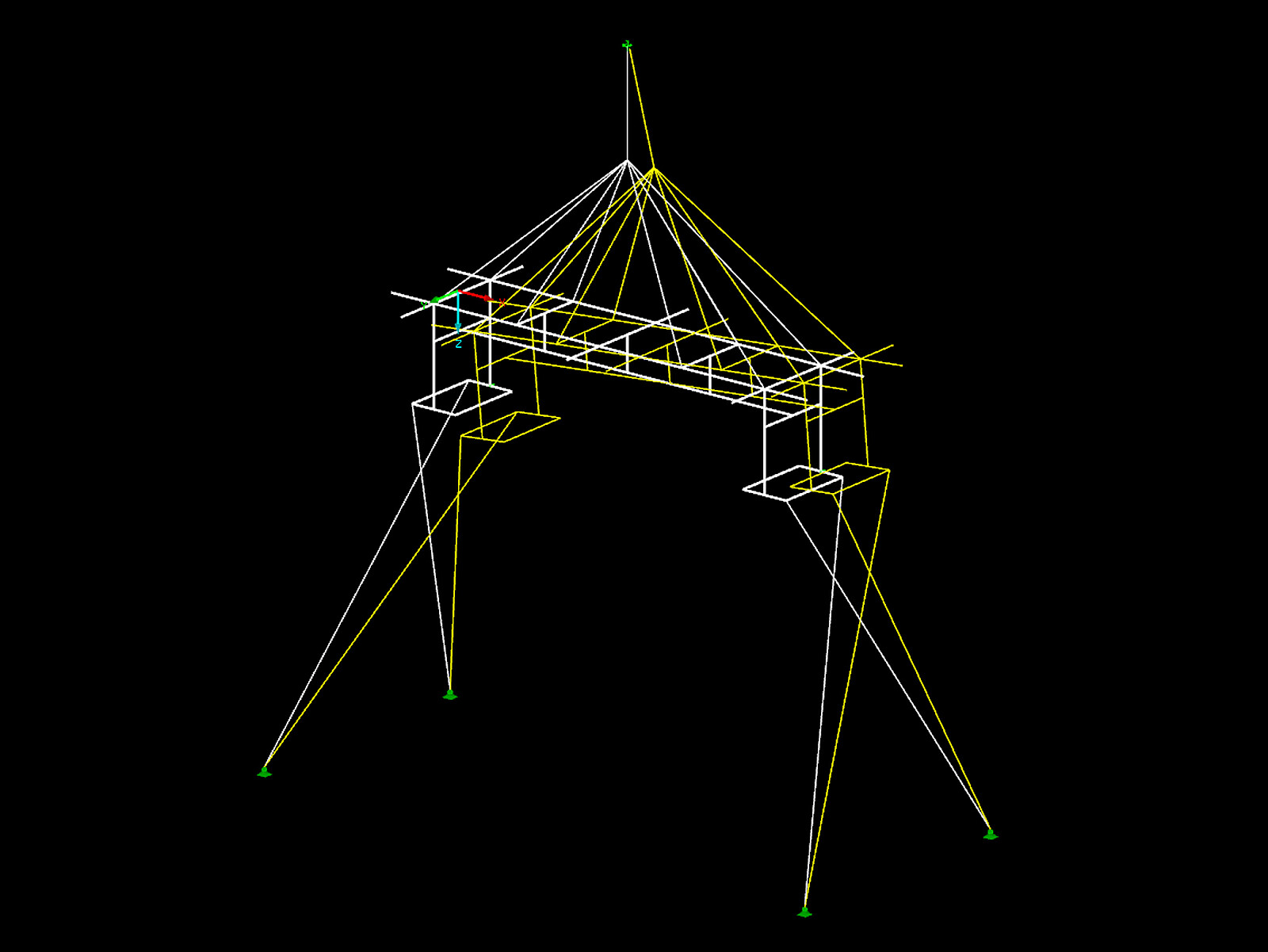

Die statische Untersuchung basiert auf einem Stabwerksmodell. Neben dem Nachweis der Tragfähigkeit wurden insbesondere die Verformungen des Systems betrachtet, da die aufgehängte Konstruktion auf exzentrische Lasten sensibel reagiert. Einseitige Belastungen, beispielsweise durch Bewegungen der Nutzer oder Wind, können zu deutlichen Auslenkungen führen.

Für außergewöhnliche Einwirkungen wurde unter anderem der Lastfall eines Sturzes berücksichtigt, bei dem die auftretenden Kräfte über das Sicherungssystem in die Konstruktion eingeleitet werden.
